Configure e customize, sem complicações, o produto exato para seu uso com a linha de painéis de conexões mais robusta e inteligente do mercado.
Painéis de conexões ou patch bays são peças essenciais em sistemas de áudio, vídeo, iluminação, streaming e broadcast, suas principais funções são:
Organizar as conexões de entrada e saída dos diversos equipamentos eletrônicos montados num hard case ou bastidor 19″.
Proteger a conexão original do produto contra desgaste mecânico.
Favorecer o manuseio ergonomicamente correto das conexões e desconexões, diminuindo os erros e aumentando a agilidade.
Dar condições mais objetivas para a criação de procedimentos de montagem e interconexões dos sistemas.
Alterar e/ou expandir, quando necessários, tipos e modelos de conexões.
O Patch Link é composto por blocos com as mais diversas combinações de conexões. Eles são fornecidos separadamente e suas combinações criam uma infinidade de possibilidades e soluções para a interface entre equipamentos. O chassi possui 16 baias e os conectores são montados em placas de circuito impresso a fim de garantir a impedância característica adequada, a menor resistência elétrica e a maior robustez mecânica possíveis.
Nossa solução é totalmente modular, você pode modificá-la, expandindo, diminuindo ou alterando as posições, sem auxílio técnico e ferramentas especiais. A estratégia de colocar conectores tanto na parte frontal quanto na traseira do produto protege a conexão elétrica impedindo que objetos intrusos como fitas metalizadas e filamentos de fios, causem mal funcionamento. Esta técnica também possibilita a inserção de cabos com comprimentos diversos, montados e mantidos separadamente em local adequado. Enfim, uma solução para interconexão e distribuição dos mais diversos sinais de dados, completa, modular, inteligente e independente.
Abaixo mostramos os blocos que possuímos, mas antes citamos algumas informações que serão úteis na hora de configurar o painel final:

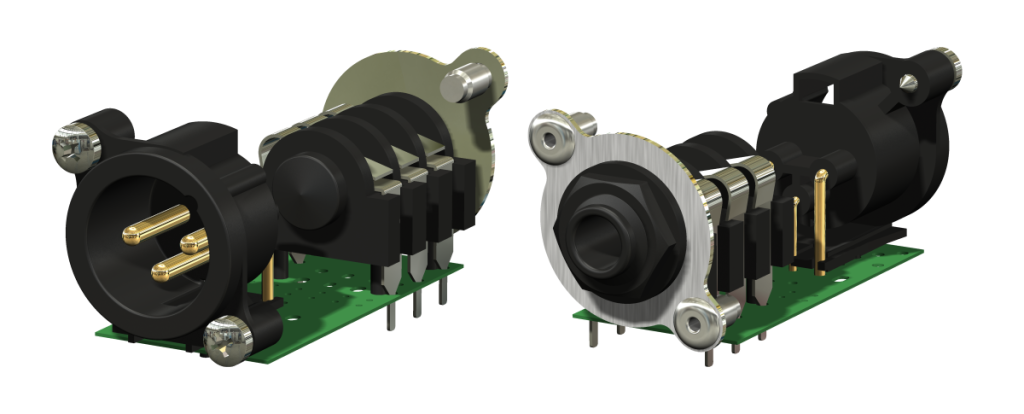

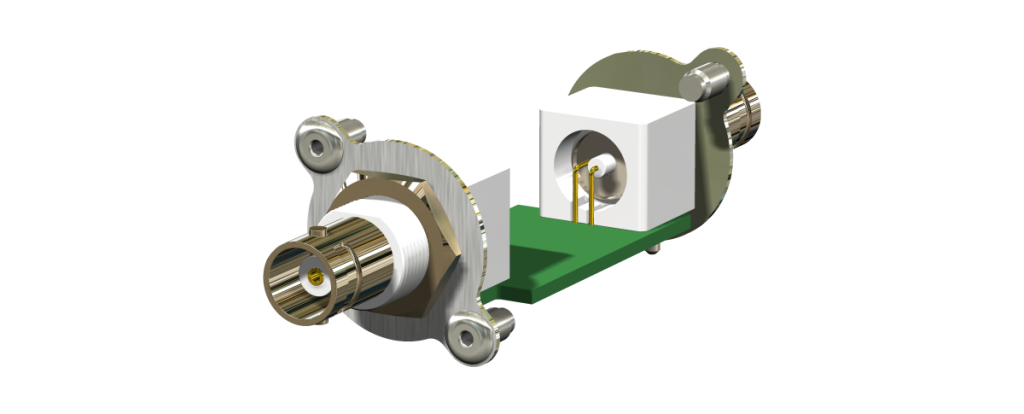

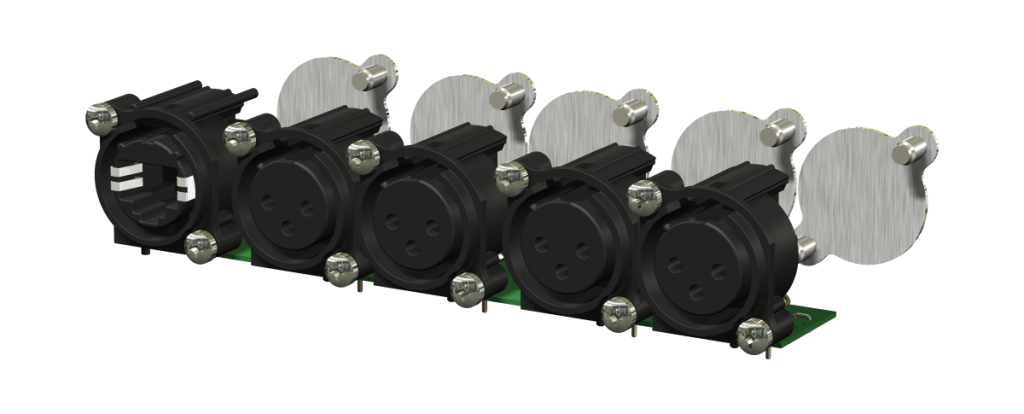

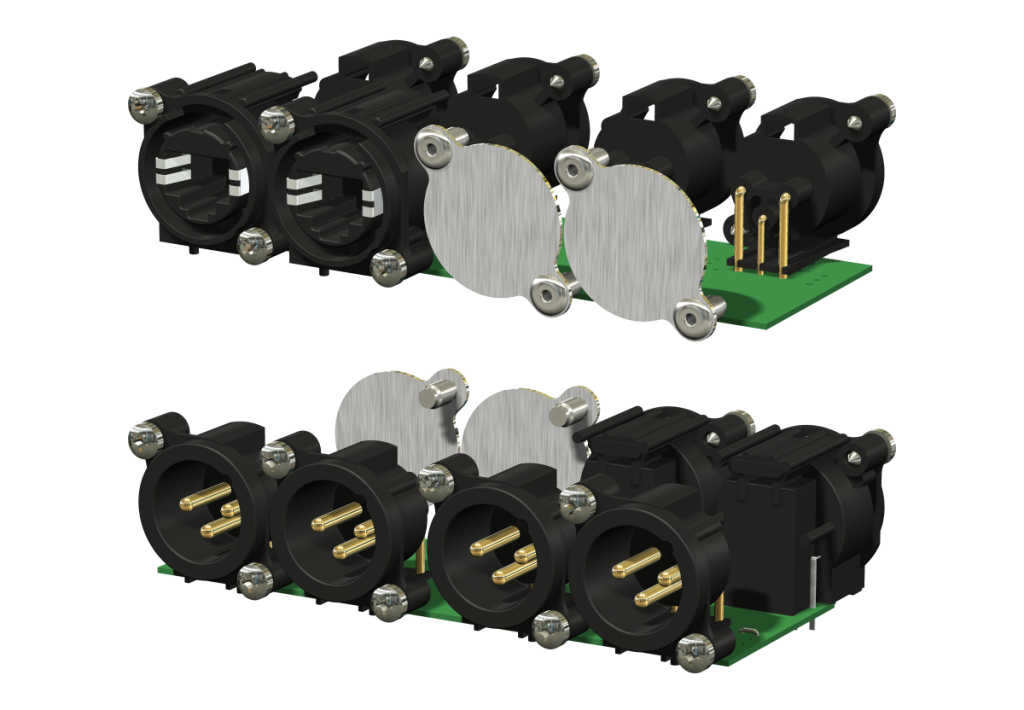

As imagens mostram a frente e a traseira dos blocos, porém, alguns deles têm os dois lados idênticos ou não possuem conexões em um dos lados, nestes casos, mostramos apenas uma imagem.
Os blocos de conexões podem ser montados em qualquer direção no chassi, ou seja, um bloco com conexão XLR macho para fêmea pode ter o macho na face frontal do chassi ou na traseira, basta inverter o sentido da instalação.
O chassi possui furação com espaçamentos diferentes criando uma divisão de par em par, logo, blocos de conexões que ocupam mais de uma posição, precisam ser instalados em baias de números pares ou ímpares.
Os módulos podem ser adquiridos separadamente e utilizados em outros gabinetes.
O produto final é composto de módulos independentes, eles podem ser fornecidos desmontados ou já integrados ao chassi, basta nos informar que faremos isto sem custo algum.
Os blocos de conexão são totalmente isolados, ou seja, não possuem ligação elétrica com o gabinete.
Todos os módulos são acompanhados dos seus elementos de fixação.
Caso exista a necessidade de incluir uma solução completa no memorial descritivo de um projeto ou licitação, podemos criar um código único e uma descrição específica para simplificar o processo, consulte-nos.
Chassis 16 baias
Gabinete com 16 baias (posições).
Furação para conectores com flange do tipo A ou B.
